| КРАН
ПРОХОДНОЙ ШАРОВЫЙ, ДЛЯ ОТКРЫТИЯ/ЗАКРЫТИЯ КРАНА - ВИНТ ПОД ОТВЕРТКУ
(облегченная модель), арт.131 |
|
|
 |
| Упаковка |
| Артикул |
Размер
(соединение) |
Количество
в упаковке, шт |
 |
| 1311515NG-O
(глянцевый) |
15
мм (Ц) х 15 мм (Ц) |
200 |
| 1312222NG-O
(глянцевый) |
22
мм (Ц) х 22 мм (Ц) |
200 |
| 1331012N--O
(глянцевый) |
10
мм (Ц) х 12 мм (Ц) |
200 |
| 1331014N--O
(глянцевый) |
10
мм (Ц) х 14 мм (Ц) |
200 |
| НР
- наружная резьба, ВР - внутренняя резьба, Ц - цанга |
|
|
| Эксплуатационные
характеристики |
Диапазон
рабочих температур: от +5°C до +95°C.
Рабочее давление: 10 бар.
Корпус крана покрыт никелем и хромирован гальваническим способом.
Корпус полируется (глянцевый) или обрабатывается пескоструйным
способом (матовый). |
|
| Материалы,
используемые в производстве |

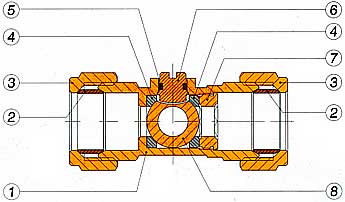

| Кран
в разрезе |
№
п/п |
Часть
крана |
Описание
материала |
 |
1 |
Корпус |
никелированная
латуньCW 617N |
| 2 |
Обжимное
кольцо |
латунь
CW 614N |
| 3 |
Гайка |
никелированная
латунь CW 614N |
| 4 |
Уплотнители
шара |
черная
нитриловая резина NBR 70 |
| 5 |
О-образный
уплотнитель стержня |
черная
нитриловая резина NBR 70 |
| 6 |
Стержень |
латунь
CW 614N |
| 7 |
Зажимное
кольцо |
латунь
CW 614N |
| 8 |
Шар |
латунь CW 614N |
|
