| ВЕНТИЛЬ
РЕДУКЦИОННЫЙ, арт.210 |
|
|
 |
| Упаковка |
| Артикул |
Размер
(соединение) |
Количество
в упаковке, шт |
 |
| 210
1520S--O (матовый) |
15
мм (Ц) х 20 мм (Ц) |
50 |
| 210
1525S--O (матовый) |
15
мм (Ц) х 25 мм (Ц) |
50 |
| 210
2020S--O (матовый) |
20
мм (Ц) х 20 мм (Ц) |
50 |
| 210
2225S--O (матовый) |
22
мм (Ц) х 25 мм (Ц) |
40 |
| 210
2525S--O (матовый) |
25
мм (Ц) х 25 мм (Ц) |
40 |
| НР
- наружная резьба, ВР - внутренняя резьба, Ц - цанга |
|
|
| Эксплуатационные
характеристики |
Кран предназначен
для установки на медных трубопроводах.
Диапазон рабочих температур: от +5°C до +95°C.
Рабочее давление: 10 бар.
Корпус крана изготовлен из латуни (без дополнительного покрытия
никелем и хромом).
Корпус полируется (глянцевый) или обрабатывается пескоструйным
способом (матовый). |
|
| Материалы,
используемые в производстве |

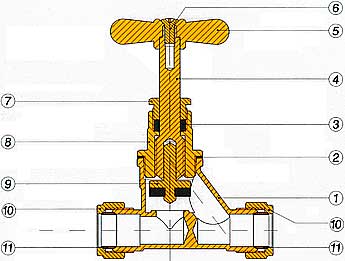

| Кран
в разрезе |
№
п/п |
Часть
крана |
Описание
материала |
 |
1 |
Корпус |
латуньCW 617 |
| 2 |
Прокладка |
волокно
FIBRA |
| 3 |
Уплотнитель |
нейлон |
| 4 |
Стержень |
латунь
CW 614 |
| 5 |
Рукоятка |
латуньCW
617 |
| 6 |
Винт |
никелированная
латунь CW 614N |
| 7 |
Зажимная
гайка |
латуньCW
617 |
| 8 |
Букса |
латуньCW
617 |
| 9 |
Клапан
с прокладкой |
латуньCW
617,
прокладка NBR |
| 10 |
Гайка |
латунь
CW 614 |
| 11 |
Обжимное
кольцо |
латунь
CW 614 |
|
